Cette étude de cas présente la numérisation 3D de statues monumentales de l’église Saint-Jacques de Lunéville. Lors de la restauration de l’édifice, plusieurs statues présentaient une forte dégradation. Le temps et les intempéries avaient effacé ou altéré certaines zones sculptées. Une reproduction manuelle fidèle devenait donc très complexe. La numérisation 3D s’est alors imposée pour capturer la géométrie et les détails encore préservés. Elle a ainsi fourni une base fiable pour une restitution à l’identique.
Fiche projet en bref
- Lieu : église Saint-Jacques, centre historique de Lunéville (54)
- Objets numérisés : statues monumentales en pierre, de 2 à 4 mètres
- Scanners utilisés : Handyscan Max Elite pour la forme générale, Goscan Spark pour les détails
- Logiciel : Scan to CAD (VXmodel) de Creaform
- Durée : une demi-journée pour une statue de 2 m, une journée pour une statue de 4 m
- Livrable : modèle 3D pour l’usinage d’un prototype en mousse grandeur nature
Une numérisation 3D de statues au cœur d’un projet de restauration
Ce chantier s’inscrit dans un vaste programme de préservation du patrimoine architectural de Lunéville. La numérisation devait produire un modèle virtuel très précis. Il a ensuite guidé chaque étape de la reconstruction.
À partir de ce fichier, l’atelier a usiné un prototype grandeur nature dans un bloc de mousse. Le sculpteur disposait ainsi d’une base tangible pour recréer les détails décoratifs manquants.
Après validation de ce modèle intermédiaire, l’œuvre devait être taillée dans un nouveau bloc de pierre. Pour faciliter le transport, on a découpé le bloc en plusieurs segments. Enfin, la statue devait être assemblée et fixée sur la toiture à l’aide d’une grue.
L’équipe a mené l’opération en étroite collaboration avec les experts en restauration. Par ailleurs, le service communication de la Ville la documente dans un film en deux parties. Ce film met en lumière les techniques et savoir-faire mobilisés.
Une numérisation 3D de statues en deux phases
Phase 1 : la forme générale avec le Handyscan Max Elite

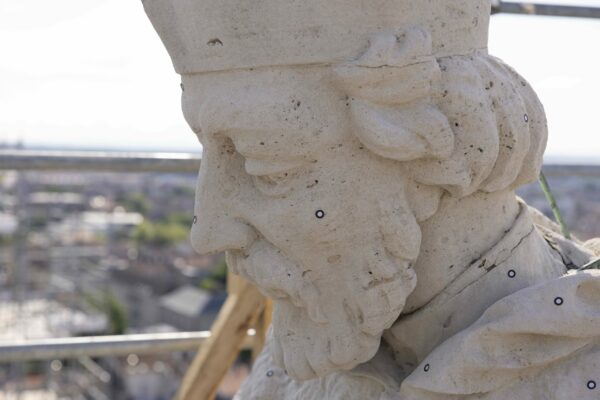

L’équipe a d’abord posé des cibles de repérage sur la statue. Ensuite, l’équipe a réalisé un relevé initial avec le Handyscan Max Elite. Ce scanner 3D portable capte rapidement les grands volumes grâce à sa large zone de scan.
Installé à l’étage intermédiaire de l’échafaudage, l’opérateur a enregistré les trois sections de la statue sans se déplacer verticalement. En effet, l’espace entre l’échafaudage et l’œuvre laissait voir les parties hautes comme les parties basses.
Cette étape a joué un rôle déterminant. Elle a réduit le nombre de cibles nécessaires et créé une base solide de repères pour la suite. Malgré les contraintes du chantier, le Handyscan Max Elite a donc fait gagner un temps précieux.
Phase 2 : les détails sculptés avec le Goscan Spark
Après la forme générale, l’équipe a réalisé une numérisation haute définition avec le Goscan Spark. Ce scanner léger et rapide convient parfaitement aux formes organiques et aux surfaces finement sculptées.
Le Goscan Spark peut fonctionner sans cibles. Toutefois, l’équipe a réutilisé une partie des repères posés à l’étape précédente. Le suivi est ainsi resté stable sur les zones de pierre les plus lisses, plus sujettes aux erreurs.
Grâce à sa finesse, le Goscan Spark a complété les données du Handyscan Max Elite. Les deux relevés sont donc restés cohérents, avec une grande fidélité sur toute la sculpture.
Numérisation 3D de statues : un chantier rapide et précis
Cette approche en deux phases a réduit et maîtrisé les délais d’intervention. Ainsi, l’équipe a numérisé une statue de deux mètres en une demi-journée. Elle a relevé une pièce de quatre mètres en une seule journée.
Ces performances reposent sur une méthode optimisée et sur l’efficacité des scanners employés. Ils restent précis malgré un accès restreint, une grande hauteur et la présence d’échafaudages.
Le traitement des fichiers 3D avec Scan to CAD
Une fois la capture terminée, l’équipe a traité les données avec Scan to CAD (VXmodel), le logiciel de Creaform. Il nettoie les données et assemble les séquences de scan. Il génère ensuite un maillage régulier et précis, puis l’exporte vers les logiciels de CFAO.
Le modèle numérique a servi de référence pour usiner un prototype en mousse grandeur nature. Grâce à cette réplique, le sculpteur a reconstruit à la main les parties manquantes. Ensuite, il a reproduit l’œuvre définitivement dans la pierre.
Pourquoi choisir la numérisation 3D de statues pour une restauration ?
- Sans contact : la pierre fragile n’est jamais manipulée.
- Référence durable : le modèle 3D conserve l’état de l’œuvre avant intervention.
- Fabrication facilitée : le fichier pilote l’usinage d’un prototype ou de la pierre.
- Gain de temps : quelques heures suffisent pour une statue de plusieurs mètres.
- Transmission : le modèle sert à la médiation et à la documentation.
Conclusion : la 3D au service du patrimoine
La numérisation 3D de statues de l’église Saint-Jacques montre le rôle clé du scan 3D dans la restauration du patrimoine. Le Handyscan Max Elite a capturé rapidement les grands volumes. De son côté, le Goscan Spark a enregistré les détails les plus fins. Ensemble, ils ont produit un modèle 3D complet, précis et adapté aux contraintes du chantier.
La 3D crée ainsi un pont entre les méthodes artisanales et les outils numériques. Elle fournit aux restaurateurs une référence fiable et durable. Elle participe donc à la transmission du patrimoine sculpté de Lunéville aux générations futures.
