Scan to CAD est le logiciel de rétro-conception de Creaform, connu auparavant sous le nom de VXmodel. Il transforme un scan 3D en modèle CAO exploitable. Il réduit ainsi le temps entre la numérisation et la conception.
Contrairement aux chaînes logicielles complexes, il propose un flux de travail unifié. Vous préparez le maillage, extrayez les entités puis les transférez vers votre CAO. Chaque étape reste donc simple et guidée.
Le logiciel fonctionne seul ou intégré à la plateforme Creaform.OS. Il exploite directement les scans des scanners 3D portables Creaform. Par exemple, il traite les données d’un Handyscan, d’un Goscan Spark ou d’un Metrascan.
Côté maillage, il propose le bouchage de trous, le lissage et la réduction des triangles. Il répare aussi les défauts comme les îlots isolés ou les auto-intersections. De plus, il crée un maillage étanche pour l’impression 3D.
Ensuite, les assistants d’alignement placent le scan dans un repère fonctionnel. Vous alignez par rapport à l’origine, à d’autres scans ou à une surface. La suite du travail repose ainsi sur une base fiable.
Le logiciel extrait des entités de référence : plans, droites, points, oblongs et formes simples. Il génère aussi des sections 2D qui servent de guides d’esquisse. Par ailleurs, la fonction Auto Surface crée des surfaces NURBS automatiquement.
Le transfert direct vers SOLIDWORKS, Autodesk Inventor et Solid Edge accélère la reconstruction. Vous pouvez aussi exporter en IGES ou STEP vers tout autre logiciel CAO. Enfin, un outil de comparaison affiche les écarts par carte couleur.
La location de Scan to CAD via 3D Locations convient aux projets ponctuels. Vous louez à la journée, à la semaine ou au mois, avec une licence officielle. Ainsi, l’achat d’une licence permanente devient inutile.
Vous souhaitez aussi contrôler vos pièces ? Découvrez notre logiciel Inspection (VXinspect). Pour maîtriser l’outil, suivez notre formation aux logiciels 3D.
Nous installons Scan to CAD sous licence officielle Creaform, à jour et vérifié. Un poste de travail configuré est disponible en option.
Scan to CAD raccourcit la chaîne entre la numérisation et la CAO. Il ouvre directement les scans issus des scanners Creaform.
Vous nettoyez, réparez et alignez le maillage dans un seul logiciel. En effet, les outils de préparation sont regroupés et guidés.
Vous passez donc plus vite à la reconstruction. Le gain de temps est réel dès le premier projet.
Le logiciel répond aux besoins de l’industrie comme aux projets ponctuels. Il sert à reproduire une pièce sans plan ou à modifier un outillage.
Ses assistants rendent l’outil accessible, même sans expertise poussée en rétro-conception. Ainsi, un technicien obtient vite des résultats exploitables.
En location, vous l’utilisez seulement pendant la durée du projet. Vous maîtrisez donc vos coûts sans licence permanente.
Le transfert direct vers SOLIDWORKS, Autodesk Inventor et Solid Edge évite les conversions. Les entités et les sections arrivent directement dans votre CAO.
Par ailleurs, l’export IGES et STEP ouvre vos données à tous les autres logiciels. Vous gardez ainsi votre environnement de conception habituel.
Enfin, l’outil de comparaison vérifie l’écart entre le modèle et le scan. Vous validez donc votre reconstruction avant de la livrer.
Un flux de rétro-conception continu, du scan à la CAO
Scan to CAD gère tout le travail après le scan : préparation, alignement et extraction. Chaque étape s’enchaîne dans une interface unique.
Vous transférez ensuite les entités vers votre logiciel CAO. Ainsi, vous reconstruisez un modèle paramétrique fidèle à la pièce réelle. Le passage du physique au numérique devient rapide et fiable.
Accessoires fournis
Le logiciel Scan to CAD est disponible à la location et est adapté aux scanners Creaform (Handyscan, Metrascan, Goscan), pour vous permettre de transformer vos fichiers de numérisation 3D en modèles CAO exploitables rapidement et sans chaîne logicielle complexe.
Cette configuration vous assure une prise en main immédiate dès réception du matériel. En location, Scan to CAD devient un poste complet de rétro-conception temporaire, accessible même sans expertise avancée.
Cette vidéo officielle de Creaform montre comment créer et modifier des entités dans Scan to CAD, anciennement VXmodel. Vous suivez une démonstration pas à pas.
Le logiciel extrait des plans, cylindres et droites directement depuis le maillage scanné. Ensuite, l’utilisateur ajuste ces entités pour les rendre exploitables.
Ces entités servent de base à la reconstruction CAO. La vidéo montre ainsi comment gagner du temps avant le transfert vers votre logiciel de conception.
Enfin, la location via 3D Locations vous permet d’utiliser Scan to CAD sur vos propres projets. Vous choisissez la durée adaptée à votre besoin.
Scan to CAD propulse une équipe étudiante sur les circuits de la Formula SAE

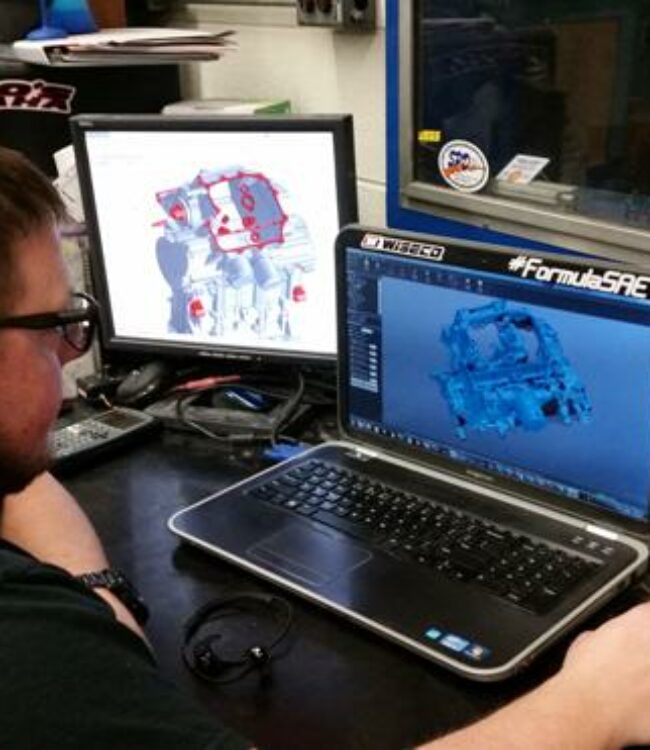

Plongez dans les coulisses de Jayhawk Motorsports, l’équipe d’ingénierie de l’Université du Kansas, qui conçoit deux voitures de course en s’appuyant sur la technologie 3D de Creaform. Grâce au scanner HandySCAN 3D et au logiciel Scan to CAD, les étudiants modélisent avec précision des pièces complexes comme le moteur ou le circuit d’huile, optimisent leur conception, et assurent un assemblage millimétré.
Découvrez comment la numérisation 3D transforme ce projet étudiant en véritable laboratoire de performance et d’innovation, au service de la Formula SAE, un concours où la rigueur technique rencontre la passion de la course.
