Introduction : la numérisation 3D d’horloges au service du patrimoine
Cette étude de cas présente la numérisation 3D d’horloges d’édifice du XIXᵉ siècle à Versailles. Elle s’inscrit dans une démarche nationale de préservation du patrimoine horloger. 3D Locations, marque de la société 3D Solutions, a accompagné ce projet. Par ailleurs, les deux horloges, propriété de la Ville de Versailles, se trouvent dans un bâtiment attenant à la mairie. Enfin, le projet rejoint la dynamique de Chronospedia. Cette initiative a été lancée par le maître d’art horloger François-Simon Fustier. Sa mission : documenter, comprendre et transmettre le fonctionnement de mécanismes anciens aujourd’hui menacés.
Pour mener la numérisation en autonomie, notre client a choisi de louer un scanner 3D portable Handyscan Evo Elite de la marque Creaform. Il a donc disposé d’un matériel métrologique de haut niveau. De plus, il a gardé la maîtrise complète de l’intervention, du rythme de travail et du déroulé du scan.
Fiche projet en bref
- Projet : numérisation 3D d’horloges d’édifice du XIXᵉ siècle
- Lieu : bâtiment attenant à la mairie de Versailles (78)
- Porteur du projet : Chronospedia, avec la Ville de Versailles
- Matériel loué : scanner 3D portable Handyscan Evo Elite de Creaform
- Pièces numérisées : deux mécanismes d’environ 70 x 80 x 120 cm
- Livrables : maillages et modèles exportés en STEP et OBJ, préparés sous SolidWorks
- Usages : documentation patrimoniale, formation des horlogers et médiation culturelle
Un projet inscrit dans une logique de sauvegarde patrimoniale
Les horloges d’édifice font partie intégrante de l’héritage horloger. Leur mécanique, souvent monumentale, repose sur un équilibre subtil. Balanciers lourds, échappements ingénieux et roues dentées y fonctionnent ensemble. Pourtant, ces dispositifs deviennent difficiles à entretenir. En effet, les horlogers formés à ces techniques anciennes se font de plus en plus rares.
Pour répondre à cet enjeu, Chronospedia veut constituer une bibliothèque numérique 3D ouverte. Concrètement, celle-ci documente et transmet ces mécanismes historiques. L’ambition est de recenser les horloges majeures et d’en reconstituer le fonctionnement. Ainsi, les générations futures disposeront d’un support fiable pour comprendre, restaurer et préserver ces pièces uniques.
Les deux horloges numérisées à Versailles s’intègrent pleinement dans cette démarche. Leur modélisation enrichit une base de connaissances en constante expansion. Elle servira notamment de référence pour la formation des horlogers. Elle servira aussi à la médiation culturelle et scientifique.
Le projet associe les étudiants de la Prépa Métiers d’Art d’Excellence du Campus Versailles, Patrimoine & Artisanat d’Excellence. De même, les élèves du DNMADE Horlogerie du Lycée Polyvalent Diderot y participent également. Grâce au scan, ils pourront analyser les mécanismes et les modéliser.
Parties prenantes du projet
Ce projet repose sur une collaboration étroite entre plusieurs acteurs. Tous sont investis dans la transmission du savoir-faire horloger et la conservation du patrimoine :
- La collaboration Chronospedia en tant que commanditaire de la location du scanner et la porteuse du projet.
- La Ville de Versailles a apporté son soutien en facilitant l’accès au site et en accompagnant les démarches nécessaires à l’intervention. Elle contribue au projet en assurant le conditionnement et le transport des mécanismes de Versailles vers le lycée Diderot. Tout en apportant son soutien financier au projet.
- Le Campus Versailles, lieu de formation aux métiers des patrimoines et des artisanats, dédié à la transmission des savoir-faire et à l’enrichissement des compétences au service d’une nouvelle génération d’artisan.
- Le Lycée de Diderot reconnu pour ses formations en horlogerie et en microtechniques, apporte son expertise dans la compréhension et la transmission des mécanismes anciens.
- Dassault Systèmes, partenaire clé de Chronospedia, soutient le développement des environnements numériques permettant de visualiser, enregistrer et transmettre les mécanismes anciens avec son logiciel SolidWorks.
L’implication de ces institutions montre l’importance accordée à la sauvegarde des horloges d’édifice. Elle souligne aussi l’intérêt de la 3D pour relier patrimoine, ingénierie, éducation et numérique.
Numérisation 3D d’horloges : deux mécanismes d’édifice du XIXᵉ siècle à documenter

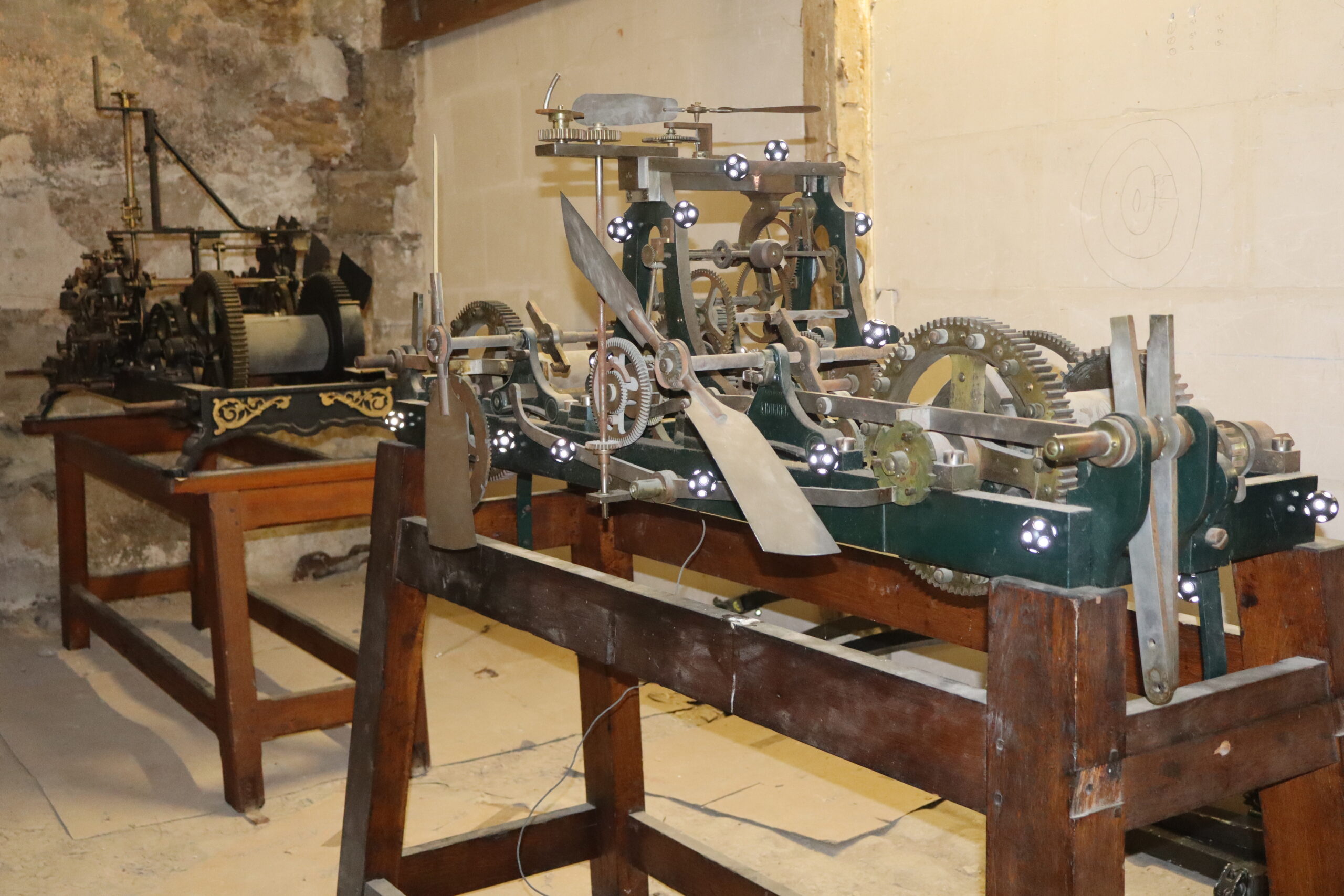

Les horloges concernées sont des mécanismes d’édifice d’environ 70 × 80 × 120 cm, caractéristiques du XIXᵉ siècle. Leur architecture interne, assez classique, comporte la force motrice donnée par les poids, l’oscillateur mécanique, composé du balancier et de l’échappement, et des sous-mécanismes qui permettent l’affichage de l’heure et le fonctionnement de la sonnerie.
L’objectif consiste à capturer fidèlement l’ensemble du mécanisme sans manipulation. Ensuite, le modèle obtenu doit servir à la documentation patrimoniale et à la restauration. Il doit également s’intégrer à Chronospedia.
Pourquoi louer un Handyscan Evo Elite pour la numérisation 3D d’horloges ? ?
Le choix de la location du Handyscan Evo Elite répondait à plusieurs besoins :
- disposer d’un scanner métrologique précis permettant de capturer les dents, chevilles, axes et usures avec une finesse inférieure au dixième de millimètre ;
- pouvoir intervenir en autonomie, sans devoir faire appel à une prestation externe, tout en gardant la flexibilité nécessaire aux projets patrimoniaux ;
- profiter d’un scanner portable et ergonomique, entièrement adapté aux espaces étroits ou difficiles d’accès ;
- bénéficier d’un matériel parfaitement compatible avec les surfaces métalliques, sombres ou oxydées ;
- réaliser l’opération en un temps réduit grâce à une technologie de capture rapide et stable.
Par ailleurs, la location permet de maîtriser les coûts tout en accédant à un matériel haut de gamme. Elle correspond donc parfaitement à ce type de projet ponctuel.
Déroulé du scan dans le bâtiment de Versailles
Munis du Handyscan Evo Elite loué via 3D Locations, les intervenants ont suivi un protocole rigoureux. Ils ont d’abord vérifié les conditions d’accès. Ensuite, ils ont observé le mécanisme pour repérer les zones délicates. Une fois le scanner calibré, ils ont placé des sphères pastillées et aimantées sur chaque horloge. Le scan 3D a alors pu commencer.

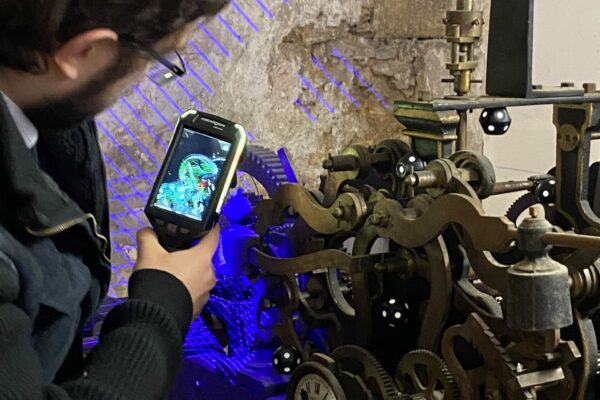

Dans ce type de pièce technique, le confort de travail est limité. Toutefois, l’ergonomie du scanner a permis une progression fluide autour du mécanisme. Les surfaces brillantes ou patinées n’ont posé aucun problème. De plus, le scan en temps réel a permis d’ajuster les positions pour éviter les zones d’ombre.

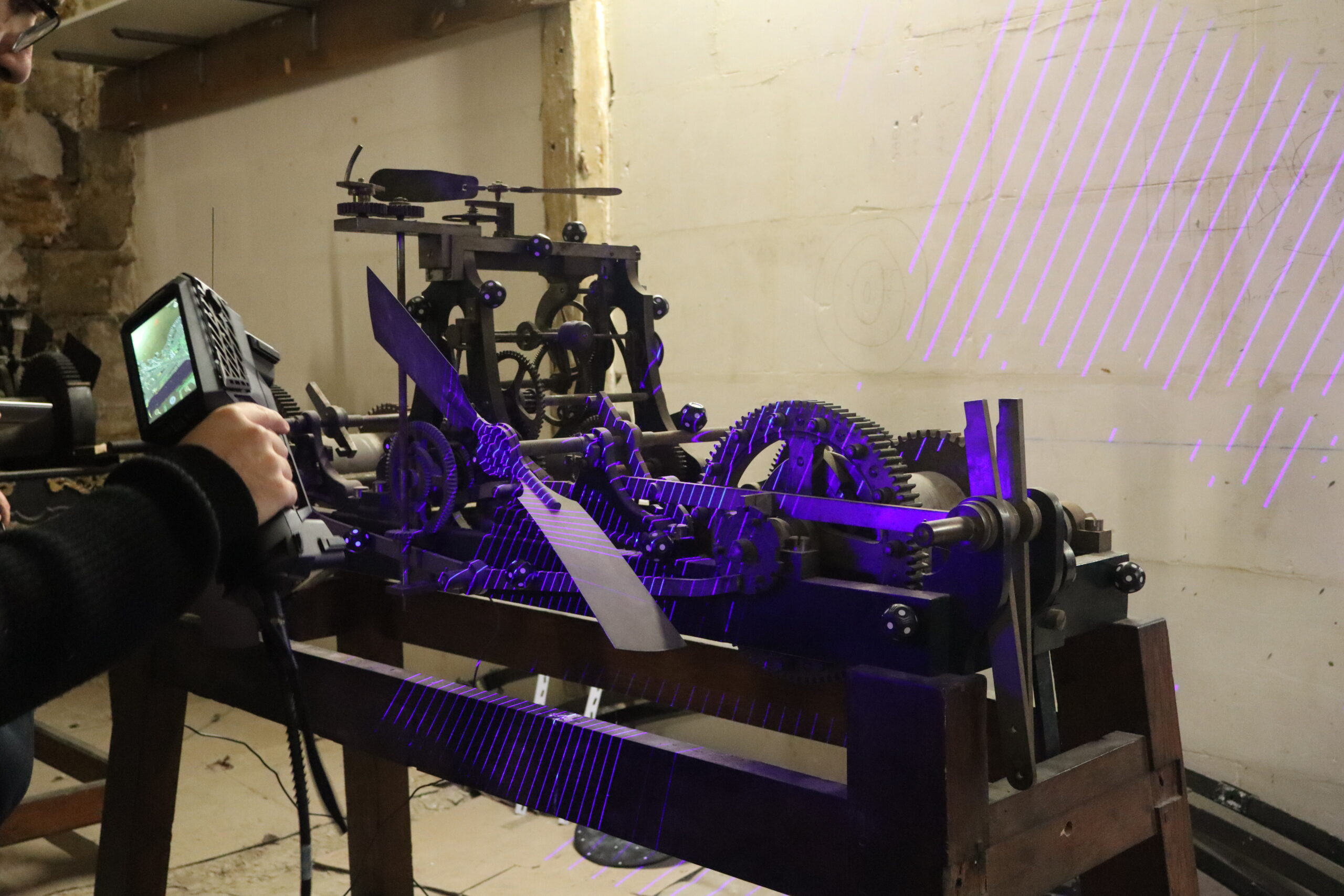

Le mécanisme a été numérisé dans son intégralité : roues, axes, ancrages, balancier et micro-détails. Ensuite, les données ont été contrôlées puis préparées pour le post-traitement. Cette étape comprend le nettoyage, la génération et la réduction du maillage. Elle inclut aussi la fusion des sessions de scan. Enfin, les fichiers ont été exportés en STEP et OBJ pour une préparation sous SolidWorks, avant leur diffusion sur Chronospedia.
Résultats obtenus grâce à la location du Handyscan Evo Elite
Le scan 3D est la première étape de la production du modèle 3D. Ce modèle deviendra le jumeau numérique de l’horloge. Par la suite, il sera construit par les élèves du Lycée Diderot de Paris. Le travail sera encadré par Michel Boulanger, professeur au lycée, et Laurent Poirot, ingénieur-informaticien chez Chronospedia. Pour cela, les élèves utiliseront le logiciel SolidWorks fourni par Dassault Systèmes.
Ce modèle permettra désormais :
- d’étudier les usures et jeux mécaniques sans démontage ;
- de comprendre la logique du mouvement et l’architecture des roues ;
- de documenter l’état actuel du mécanisme avant toute intervention ;
- d’être utilisé en réalité augmentée pour visualiser et analyser la structure ;
- d’intégrer les données dans Chronospedia pour enrichir la base existante.
Le rendu final constituera un matériau scientifique, pédagogique et patrimonial de grande qualité. Il servira autant à la formation qu’à la médiation auprès du public.
Pourquoi la numérisation 3D d’horloges est adaptée au patrimoine horloger
La numérisation 3D d’horloges capture un mécanisme complet sans le démonter. Les pièces fragiles restent donc en place, sans risque de casse ni de perte. C’est un atout majeur pour des objets anciens et uniques.
Par ailleurs, un scanner métrologique enregistre aussi les détails les plus fins : profils de dents, usures, jeux et déformations. Ces informations servent alors au diagnostic, à la restauration ou à la fabrication de pièces de remplacement.
Enfin, le modèle 3D devient une archive numérique durable. Il reste consultable même si le mécanisme se dégrade. Il facilite aussi la transmission du savoir-faire auprès des élèves, des chercheurs et du grand public.
Les étapes clés d’une numérisation 3D d’horloges
- Préparation : repérage des accès, observation du mécanisme et pose de cibles de positionnement.
- Acquisition : scan 3D au scanner portable, avec contrôle en temps réel de la couverture.
- Traitement : nettoyage, fusion des sessions et optimisation du maillage.
- Exploitation : export STEP ou OBJ, puis modélisation CAO et diffusion.
Une contribution précieuse au projet Chronospedia
Grâce à la numérisation réalisée avec le Handyscan Evo Elite, les deux horloges de Versailles rejoignent la bibliothèque numérique en construction. De plus, leur modélisation aide à comprendre les mécanismes européens du XIVᵉ au XXᵉ siècle. Elle s’inscrit ainsi dans une logique de conservation et de transmission.
Chronospedia pourra ainsi s’appuyer sur une modélisation rigoureuse, fidèle et durable de ces pièces historiques. Leur mémoire sera donc garantie, même en cas de dégradation future. Le modèle servira aussi à expliquer, enseigner et valoriser l’ingénierie horlogère auprès du grand public.
Conclusion
Cette étude de cas montre comment la location d’un scanner 3D professionnel devient un levier décisif pour le patrimoine. En louant un Handyscan Evo Elite auprès de 3D Locations, les intervenants ont travaillé en autonomie. En outre, leur travail est resté précis et adapté aux contraintes d’un lieu historique.
La numérisation 3D d’horloges de Versailles constitue une étape importante pour Chronospedia. Elle démontre l’apport de la 3D dans la documentation et la transmission des savoir-faire mécaniques. Plus largement, la technologie n’efface pas les métiers d’art. Au contraire, elle en prolonge la mémoire et en facilite la compréhension.
Louer un scanner 3D pour votre projet patrimonial
Vous préparez un projet de numérisation 3D du patrimoine ? 3D Locations propose la location de scanners 3D portables à la journée, à la semaine ou au mois, partout en France. Le matériel arrive calibré, contrôlé et prêt à l’emploi.
Pour ce type de mécanisme, le Handyscan Evo Elite offre la précision métrologique nécessaire. Découvrez aussi l’ensemble de nos scanners 3D portables. Pour gagner en autonomie, suivez notre formation aux scanners 3D.
